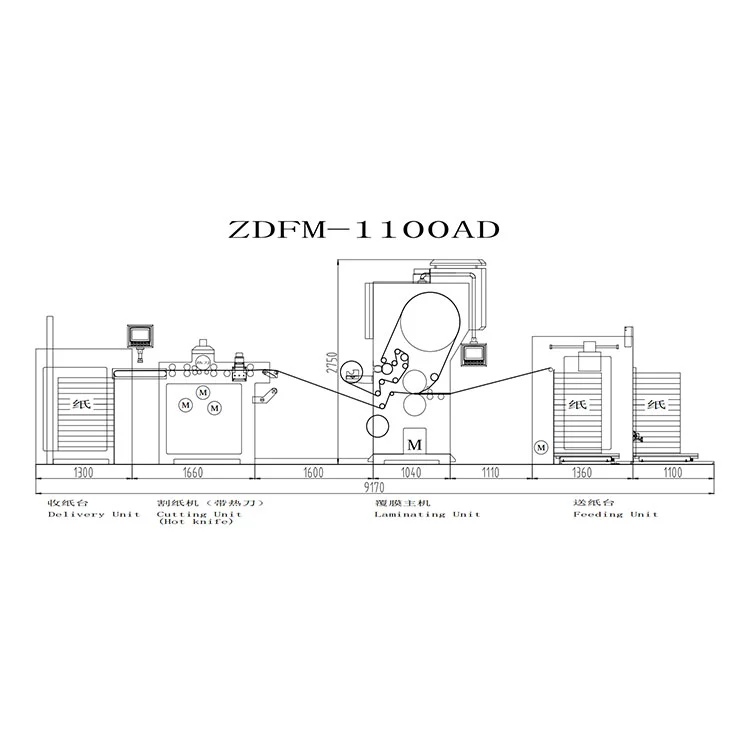

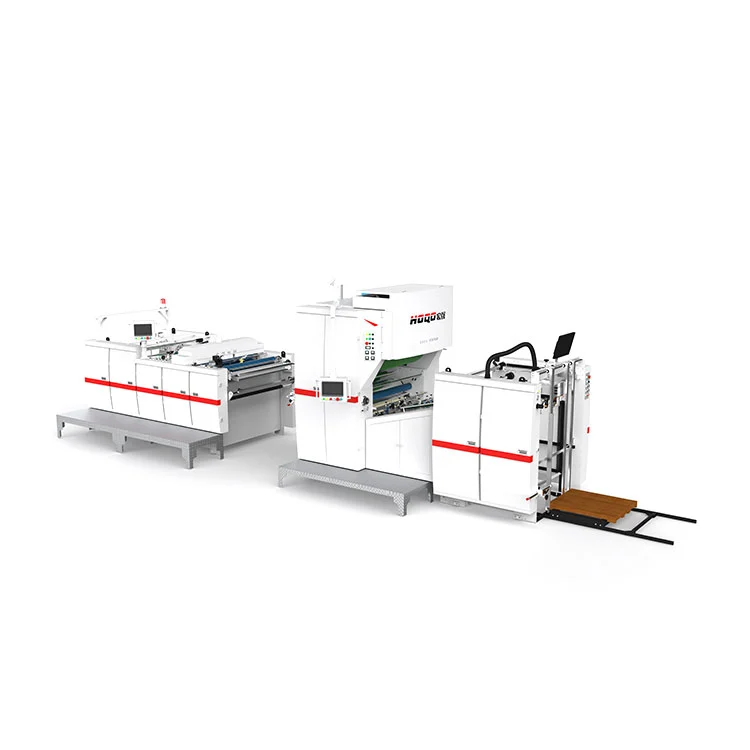

Automatische vertikale Heißmesser-Laminiermaschine

Für Laminiervorgänge mit Spezialfolien wie PET, Laser oder metallischen Materialien verfügt das ZDFM-AD-Modell von Hongqiang über eine optionale Heißmesser-Schneideeinheit, die mit einer sofort erhitzenden Kupferklinge die Folienkanten während des Beschneidens schmilzt – ein Ansatz, der dazu beitragen kann, Probleme wie Grate, unvollständige Schnitte oder Wellen zu reduzieren, die manchmal bei herkömmlichen Kettenmessern auftreten. Die Maschine basiert auf einem automatisierten Standardablauf (Zuführen, Kleben, Laminieren und Stapeln) und verwendet drei Servosysteme zur Spannungs- und Geschwindigkeitssteuerung. Sein patentiertes elektromagnetisches Dreizonen-Heizsystem erreicht 100 °C in etwa fünf Minuten und soll etwa 33 % weniger Energie verbrauchen als einige herkömmliche Alternativen. Mit Betriebsgeschwindigkeiten von 20 bis 100 m/min werden die Geräte häufig für hochwertige Verpackungen, fälschungssichere Etiketten und Spezialdrucke eingesetzt, bei denen saubere, glatte Kanten erwünscht sind. Zusätzlich zur Hardware bietet Hongqiang eine auf spezielle Materialien zugeschnittene Prozessunterstützung an, die dazu beitragen kann, auch bei höheren Ausstoßraten eine gleichbleibende Produktionsqualität aufrechtzuerhalten.

Produktparameter (Spezifikation)

Funktion und Merkmale:

1. Einhaltung nationaler Standards

Strenge mechanische Konstruktion mit Sicherheitsmerkmalen, die den High-Tech-Industriestandards Chinas entsprechen.

2. Unerschütterliche Stabilität

Die langlebige Gusseisenbasis ermöglicht eine stabile Vibrationsleistung mit geringer Amplitude auch bei intensiven Arbeitszyklen und ist für mehr als 20 Jahre ausgelegt.

3. Präzise Papierzuführung

Das servobetriebene Vorschubsystem ermöglicht eine problemlose Medienbewegung mit kontinuierlicher Selbstkorrektur bei Staus.

4. Smart Alignment-Technologie

Das Präzisionsregistrierungssystem gewährleistet eine Toleranz von ±1,5 mm für eine vorhersehbare Kantenausrichtung.

5. Fortschrittliche thermische Montage (3-Zonen-segmentierte elektromagnetische Walze)

• Schnelle thermische Reaktion: Erreicht 100 °C in etwa 5 Minuten – deutlich besser als herkömmliche Heizwalzen.
• Gleichmäßiges thermisches Profil: sorgt für eine gleichmäßige Klebstoffaktivierung für eine hervorragende Oberflächenverklebung bei hoher Geschwindigkeit.
• Zonenselektive Erwärmung: Bei Kleinformaten ≤720 mm arbeitet nur die zweite Zone, was etwa 33 % Energie einspart.
• Verschleißminderung: Gezielte Wärmeanwendung reduziert den Verschleiß der Gummiwalze und den damit verbundenen Wartungsaufwand.

6. Intelligente Betriebsmodi

ZDFM-A: Automatisierter Prozesszyklus, der alle Schritte von der Zuführung bis zur Stapelung umfasst.

ZDFM-S: Benutzergeführte Kalibrierung – Eingabe der Blechabmessungen über HMI und 14 Servos passen sich innerhalb von etwa 1 Minute automatisch an.

7. Produktivität ohne Ausfallzeiten

Der Plattenwechsel ohne Unterbrechung der Linie reduziert Betriebspausen und kann zu erheblichen Durchsatzverbesserungen führen.

8. Prozesskontrolle in Echtzeit

Rückfahrüberwachung und IoT-Konnektivität unterstützen Fernüberwachung und -diagnose rund um die Uhr.

9. Kernkomponenten von Weltmarktführern

Elektrische Systeme: Schneider Electric (FR), Omron (JP).

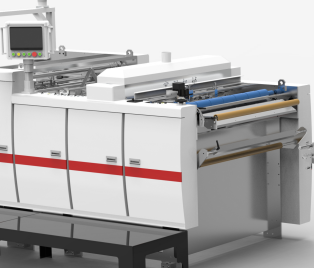

Heißmessergerät (optional)

1.Heißmessergerät, Kupferklinge mit sofortiger Hitze, Filmschneidenohne SchwanzFilm,  unscharfe Kanten,schnelle Geschwindigkeit, präzises Schneiden, geeignet für verschiedene dünne Filme, perfekt für PET/AluminiumfolieS.

2.Der Papierschneider ist ausgestattet mitein Spannungsregler, kooperiertAnti-Roll-Struktur. Laminierendünne Papierprodukte flachUndNicht-Lockenj.

FAQ

F1: Was ist der Vorteil des optionalen Heißmessergeräts?

A1: Das Heißmesser verwendet eine erhitzte Kupferklinge, um die Folie schnell und sauber zu schneiden und so unscharfe Kanten und Folienrückstände zu reduzieren. Es funktioniert besonders gut auf PET- und aluminiumbeschichteten Folien – was die *Automatische Vertikal-Heißmesser-Laminiermaschine* für anspruchsvolle Materialien vielseitiger macht.

F2: Wann sollte ich das Heißmesser dem Standard-Scheiben- oder Schleifscheibenschneider vorziehen?

A2: Das Scheibenmesser und die Schleifscheibe sind Standard und funktionieren gut für Opp- und Bopp-Materialien. Das Heißmesser ist optional und eignet sich besser für dünne oder spezielle PET-Folien, bei denen es auf die Kantenqualität ankommt. Die *Automatische vertikale Heißmesser-Laminiermaschine* bietet alle drei Optionen, sodass Sie je nach Folientyp und Finish-Anforderungen eine Auswahl treffen können.

F3: Wie geht das Gerät mit dünnem Papier um, um Wellen nach dem Laminieren zu verhindern?

A3: Es umfasst einen Spannungsregler und eine Anti-Roll-Struktur im Schneidbereich. Diese tragen dazu bei, dass dünnes Papier nach dem Laminieren flach und nicht gewellt bleibt. Die Ergebnisse können jedoch je nach Papiergewicht variieren.

F4: Beeinträchtigt das heiße Messer die Schnittgenauigkeit bei hohen Geschwindigkeiten?

A4: Mit sofortiger Erwärmung, präzisem Schneiden und einem Servo-Registrierungssystem gewährleistet das Heißmesser einen stabilen Schnitt bei hohen Geschwindigkeiten – ein wesentlicher Vorteil der automatischen vertikalen Heißmesser-Laminiermaschine.
