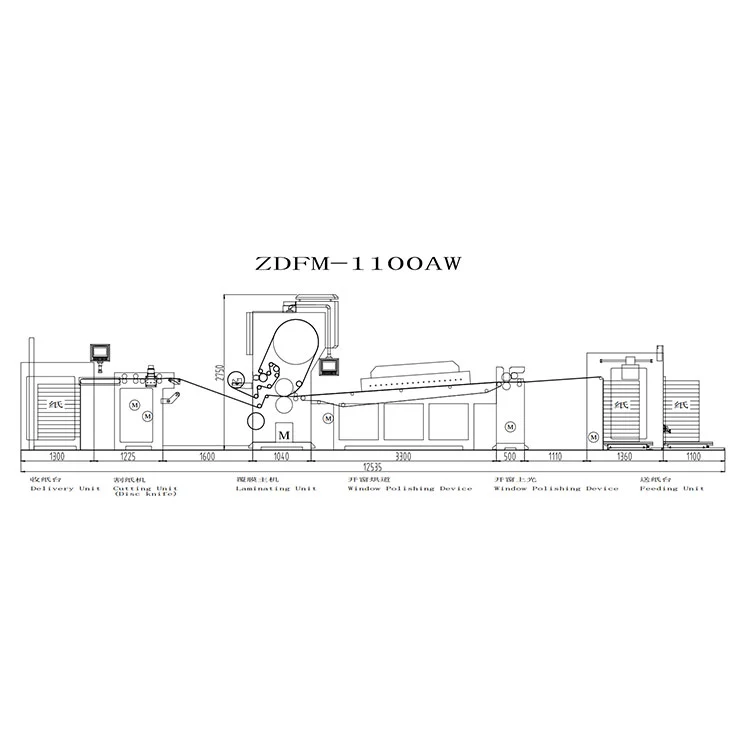

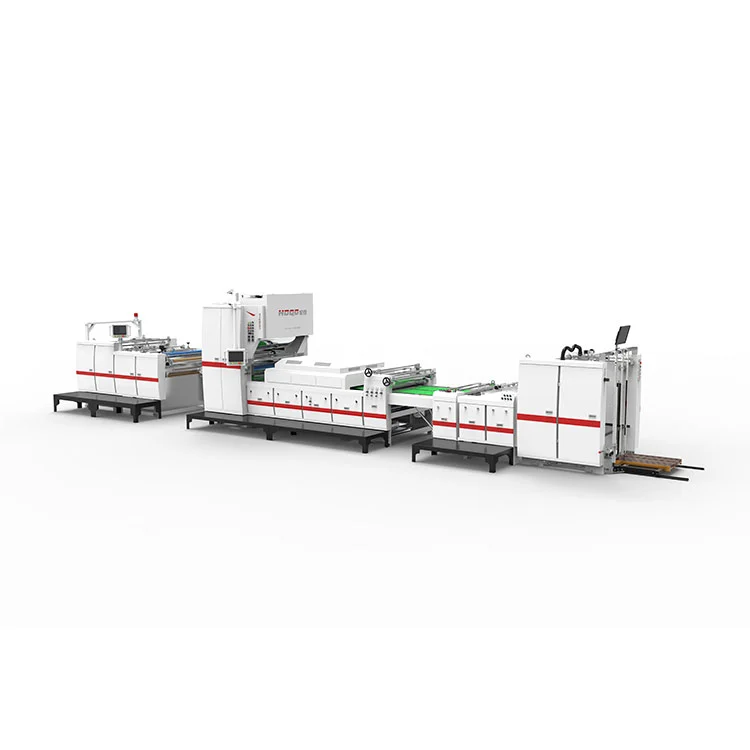

Automatische vertikale Fensterlaminiermaschine

Produktparameter (Spezifikation)

Funktion und Merkmale:

1. Einhaltung nationaler Standards

Robuste mechanische Architektur mit Sicherheitsprotokollen und Komponenten, die den chinesischen High-Tech-Industriestandards entsprechen.

2. Unerschütterliche Stabilität

Das robuste Bett aus Gusseisen bietet außergewöhnliche Stabilität und Vibrationsdämpfung bei Dauerbelastung und ist für eine Lebensdauer von über 20 Jahren ausgelegt.

3. Präzise Papierzuführung

Das servobetriebene Zufuhrsystem sorgt für eine zuverlässige Papierbewegung mit automatischer Papierstaukorrektur und -optimierung.

4. Smart Alignment-Technologie

Die servoausgerichtete Kantenführung bietet eine Toleranz von ±1,5 mm für eine genaue Blattausrichtung.

5. Hochleistungsheizung (3-Zonen segmentierte elektromagnetische Walze)

• Schnelle thermische Reaktion: Erreicht 100 °C in etwa 5 Minuten – weit vor herkömmlichen Walzen.
• Stabile Klebstofftemperatur: sorgt für einen gleichmäßigen Klebstoffauftrag, um das Erscheinungsbild der Laminierung auch bei hoher Geschwindigkeit zu verbessern.
• Zonenselektiver Energieeinsatz: Bei Blechen ≤720 mm läuft nur Zone 2, wodurch der Energieverbrauch um ca. 33 % gesenkt wird.
• Längere Haltbarkeit der Walze: Lokale Erwärmung trägt dazu bei, den Verschleiß der Gummiwalze und den Wartungsaufwand zu reduzieren.

6. Intelligente Betriebsmodi

ZDFM-A: Vollständige Automatisierung für Zuführung, Kleben, Laminieren, Druckpumpen und -entlastung, Schneiden und Stapeln.

ZDFM-S: Intelligente Positionierungsunterstützung – Eingabe von Abmessungen über HMI und 14 Servos stellen sich innerhalb von etwa 1 Minute selbst ein.

7. Produktivität ohne Ausfallzeiten

Kontinuierlicher Plattenwechsel verkürzt die Stillstandszeit und kann zu erheblichen Produktionssteigerungen führen.

8. Prozesskontrolle in Echtzeit

Die Rückfahrüberwachung mit IoT-Fähigkeit ermöglicht jederzeit Fernkontrollen des Betriebs.

9. Kernkomponenten von Weltmarktführern

Elektrische Systeme: Schneider Electric (FR), Omron (JP).

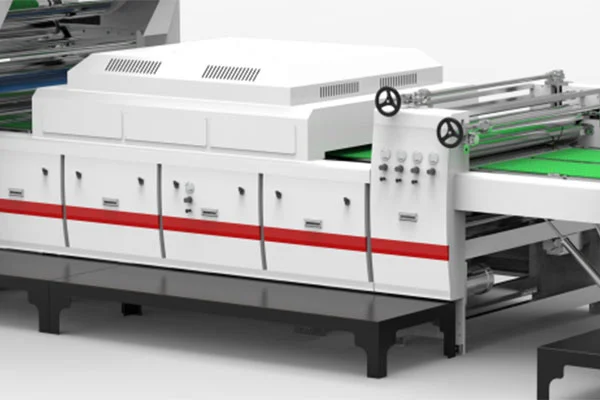

Gerät mit offenem Fenster (optional)

UmGerät mit offenem Fenster, Eserfüllt ausgefallene Verpackungswünschewie Papierbox, Geschenkbox, Farbbox.

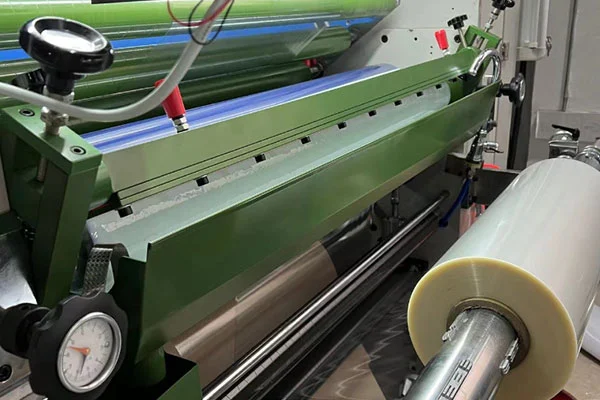

Dieser Prozessvor dem LaminierenDie Verwendung hochpräziser Leimwalzen sorgt für eine gleichmäßige VerklebungKleber auf die Papieroberfläche vorstreichendann laminieren, um den Effekt zu erzielenkeine Prägung am Rand des Fenstersund no Klebespuren auf der Fensterfront.

FAQ

F1: Was ist das Laminieren bei offenem Fenster und für welche Verpackungsanwendungen eignet es sich?

A1: Die Folie wird ganzseitig aufgebracht und hinterlässt „Visualisierungsfenster“ – häufig verwendet für Geschenkboxen, Papierkartons und Farbkartons, bei denen es auf die Sichtbarkeit des Produkts ankommt. Die automatische vertikale Fensterlaminiermaschine bietet dies als optionales Gerät an.

F2: Wie verhindert die Maschine Klebespuren oder Prägungen an den Fensterkanten?

A2: Eine hochpräzise Leimwalze trägt den Leim vor dem Laminieren gleichmäßig auf die Papieroberfläche auf, wodurch sichtbare Rückstände oder Druckstellen im Fensterbereich vermieden werden. Die Ergebnisse können je nach Klebstofftyp und Papieroberfläche variieren.

F3: Findet der Prozess des offenen Fensters vor oder nach der Hauptlaminierung statt?

A3: Dies wird vor der Laminierphase durchgeführt – der Kleber wird vorab auf die Papieroberfläche aufgetragen, dann wird die Folie ganzseitig aufgetragen. Dieser Vorgang dient dazu, das Fenster sauber zu halten.

F4: Gibt es spezielle Substratanforderungen für das Laminieren bei offenem Fenster?

A4: Das Gerät funktioniert mit den meisten Papierstärken (80–550 g/m²) und gängigen Folien, dickere oder stark strukturierte Papiere erfordern jedoch möglicherweise Vortests. Die automatische vertikale Fensterlaminiermaschine kann ein breites Spektrum verarbeiten, die Materialkompatibilität sollte jedoch bestätigt werden.

F5: Beeinflusst das Hinzufügen des Open-Window-Geräts die Einrichtungszeit oder -geschwindigkeit?

A5: Das Gerät ist inline integriert und läuft daher normalerweise mit der Standardgeschwindigkeit der Maschine (nicht mit hoher Geschwindigkeit). Das Einrichten der Leimwalze kann etwas mehr Zeit in Anspruch nehmen, aber das servogesteuerte System trägt dazu bei, die manuelle Einstellung zu reduzieren – ein Vorteil der automatischen vertikalen Fensterlaminiermaschine.
